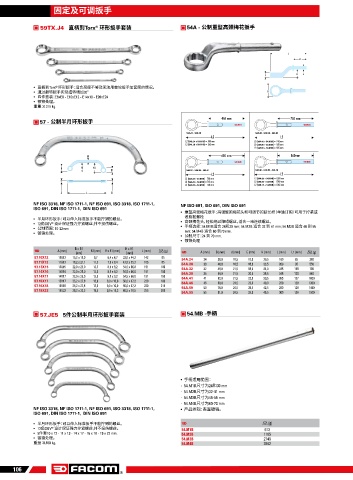

Page 110 - FACOM_产品目录2023

固定及可调扳手

®
59TX.J4 直柄到Torx 环形扳手套装 54A - 公制重型高颈梅花扳手
-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

L
L1

E H d
®
• 直柄到Torx 环形扳手：适合高度不够及无法用棘轮扳手加套筒的情况。
• 通过翻转扳手实现扭转增加30° B
• 四件套装： E6xE8 - E10xE12 - E14x18 - E20xE24
• 镀铬处理。
重量： 0.315 kg.
460 mm 760 mm
57 - 公制半月环形扳手
54.M1B 54.M3B
54A.24 - 54A.30 54A.46 - 54A.50 - 54A.55
L2 L2
L2 (54A.24 + 54.M1B)= 555 mm L2 (54A.46 + 54.M3B)= 910 mm
L2 (54A.30 + 54.M1B)= 565 mm L2 (54A.50 + 54.M3B)= 920 mm
L2 (54A.55 + 54.M3B)= 925 mm
E3 610 mm 860mm
54.M2B 54.M4B
B H H1
B1 54A.32 - 54A.36 - 54A.41 54A.60 - 54A.65 - 54A.70
L2 L2
L2 (54A.32 + 54.M2B)=730 mm L2 (54A.60 + 54.M4B)=1050 mm
L2 (54A.36 + 54.M2B)=735 mm L2 (54A.65 + 54.M4B)=1060 mm
L2 (54A.41 + 54.M2B)=748 mm L2 (54A.70 + 54.M4B)=1065 mm
E L E1
NF ISO 3318, NF ISO 1711-1, NF ISO 691, ISO 3318, ISO 1711-1, NF ISO 691, ISO 691, DIN ISO 691
ISO 691, DIN ISO 1711-1, DIN ISO 691
• 重型高颈梅花扳手：高强度的梅花头和可调节的延长杆（单独订购）可用于拧紧或
者旋松螺栓
• 半月环形扳手：可以伸入标准扳手不能拧到的螺丝。 • 高颈梅花头，轻松绕过障碍螺丝，适合一串连续螺丝。
®
• 12角OGV 设计保证强力拧紧螺丝,并不损伤螺丝。 • 手柄选择： 54.M1B适合 24和30 mm; 54.M2B 适合 32 到 41 mm; 54.M3B 适合 46 到 55
• 公制范围： 10-22mm mm; 54.M4B 适合 60 到70 mm.
• 镀铬处理。
• 公制尺寸： 24 到 70 mm.
• 镀铬处理
A [mm] B x B1 E3 [mm] E x E1 [mm] H x H1 L [mm] [g] A [mm] B [mm] d [mm] E [mm] H [mm] L [mm] L1 [mm]
[mm] [mm] [g]
57.10X12 10X12 15,2 x 18,0 9,7 6,4 x 6,7 33,0 x 44,2 142 85 54A.24 24 38,0 18,5 17,0 29,5 180 85 380
57.11X13 11X13 18,2 x 21,1 11,3 7,9 x 8,4 43,8 x 55,3 165 85 54A.30 30 48,0 18,5 18,0 33,5 200 95 550
57.13X15 13X15 22,0 x 25,0 13,3 8,1 x 9,2 54,5 x 66,0 191 100 54A.32 32 49,0 21,5 18,0 34,0 235 116 700
57.14X16 14X16 22,0 x 25,0 13,3 8,1 x 9,2 54,5 x 66,0 191 180 54A.36 36 54,0 21,5 20,0 35,5 245 120 840
57.14X17 14X17 22,0 x 25,0 13,3 8,1 x 9,2 54,5 x 66,0 191 180 54A.41 41 62,0 21,5 22,0 39,5 265 127 1000
57.15X17 15X17 25,2 x 27,8 13,8 9,0 x 10,0 56,0 x 67,2 220 180 54A.46 46 69,0 24,5 23,0 40,0 280 129 1300
57.16X18 16X18 25,2 x 27,8 13,8 9,0 x 10,0 56,0 x 67,2 220 215 54A.50 50 76,0 24,5 25,5 42,5 290 129 1450
57.19X22 19X22 28,2 x 32,2 15,5 9,9 x 11,3 66,5 x 78,5 255 280 54A.55 55 81,0 24,5 28,0 45,5 300 136 1500

57.JE5 5件公制半月环形扳手套装 54.MB -手柄
---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

• 手柄适用范围：
- 54.M1B尺寸为24和30 mm
- 54.M2B尺寸为32-41 mm
- 54.M3B尺寸为46-55 mm
- 54.M4B尺寸为60-70 mm
NF ISO 3318, NF ISO 1711-1, NF ISO 691, ISO 3318, ISO 1711-1, • 产品外观：表面镀铬。
ISO 691, DIN ISO 1711-1, DIN ISO 691
• 半月环形扳手：可以伸入标准扳手不能拧到的螺丝。 [g]
®
• 12角OGV 设计保证强力拧紧螺丝,并不损伤螺丝。 54.M1B 613
• 5件套10 x 12 - 11 x 13 - 14 x 17 - 16 x 18 - 19 x 22 mm. 54.M2B 1185
• 镀铬处理。 54.M3B 2748
重量： 0.850 kg. 54.M4B 2862
