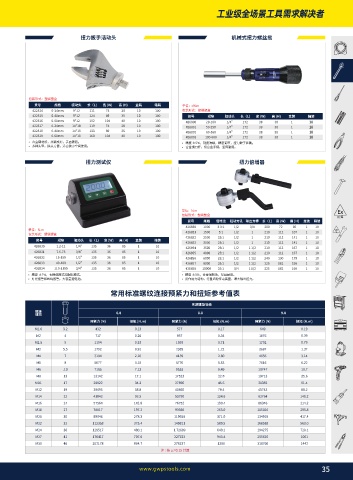

Page 35 - 长城精工2025年3月样本

扭力扳手活动头 机械式扭力螺丝批

包装形式：塑袋塑盒
货号 规格 驱动头 长（L) 宽 (W) 高 (H) 盒装 箱装 单位：cN.m
422514 0-34mm 9*12 111 74 28 10 100 包装形式：塑袋塑盒
422515 0-41mm 9*12 124 89 35 10 100 货号 规格 驱动头 长（L) 宽 (W) 高 (H) 盒装 箱装
422516 0-51mm 9*12 152 104 40 10 100
426800 20-100 1/4" 172 38 38 1 10
422517 0-34mm 14*18 119 74 28 10 100 426801 50-250 1/4" 172 38 38 1 10
422518 0-41mm 14*18 133 89 35 10 100
426802 60-360 1/4" 172 38 38 1 10
422519 0-51mm 14*18 160 104 40 10 100 426803 100-600 1/4" 172 38 38 1 10
• 合金钢材质，热锻成形，表面镀铬。 • 精度 ±5%，刻度清晰，精密调节，扭力数字准确。
• 多种头型，换头方便，适合狭小空间使用。 • 合金钢刀杆，铝合金手柄，坚固耐用。
扭力测试仪 扭力倍增器

&Y 单位：N.m &Y
包装形式：塑袋塑盒
꣈ 旘 ꣈ 旘
货号 规格 倍增比 驱动方孔 输出方榫 长（L) 宽 (W) 高 (H) 盒装 箱装
426850 1000 3.3:1 1/2 3/4 280 72 85 1 10
7%& 单位：N.m 7%&
426851 1500 5:1 1/2 1 210 112 107 1 10
包装形式：塑袋塑盒
426852 2500 25:1 1/2 1 210 112 141 1 10
货号 规格 驱动头 长（L) 宽 (W) 高 (H) 盒装 箱装
426853 3000 25:1 1/2 1 210 112 141 1 10
426830 1.2-12 1/4" 135 36 85 1 10
426854 3500 25:1 1/2 1 1/2 210 112 167 1 10
426831 7.5-75 3/8" 135 36 85 1 10 426855 4000 25:1 1/2 1 1/2 210 112 167 1 10
426832 15-150 1/2" 135 36 85 1 10 426856 6000 25:1 1/2 1 1/2 240 130 179 1 10
426833 40-400 1/2" 135 36 85 1 10 426857 8000 25:1 1/2 1 1/2 325 162 195 1 10
426834 110-1100 3/4" 135 36 85 1 10 426858 10000 25:1 3/4 1 1/2 325 162 199 1 10
• 精度 ±1%，有峰值模式和跟踪模式。 • 精度 ±5%，合金钢制造，坚固耐用。
• 灯光报警和蜂鸣报警。大容量锂电池。 • 反作用力结构，行星齿轮传动装置，增大输出扭力。
常用标准螺纹连接预紧力和扭矩参考值表
机械性能等级
标准 6.8 8.8 9.8
螺纹
预紧力 (N) 扭矩 (N.m) 预紧力 (N) 扭矩 (N.m) 预紧力 (N) 扭矩 (N.m)
M1.6 3.2 432 0.13 577 0.17 649 0.19
M2 4 717 0.26 957 0.34 1076 0.39
M2.5 5 1194 0.53 1593 0.71 1792 0.79
M3 5.5 1792 0.91 2389 1.22 2687 1.37
M4 7 3104 2.10 4139 2.80 4656 3.14
M5 8 5077 4.15 6770 5.53 7616 6.22
M6 .10 7165 7.12 9553 9.49 10747 10.7
M8 13 13142 17.1 17523 22.8 19713 25.6
M10. 17 20922 34.2 27896 45.6 31382 51.4
M12 19 30495 58.8 40660 78.4 45743 88.2
M14 22 41843 93.5 55790 124.6 62764 140.2
M16 24 57564 142.8 76752 190.4 86346 214.2
M18 27 70017 197.2 93356 263.0 105026 295.8
M20 30 89946 278.3 119928 371.0 134919 417.4
M22 32 112358 375.4 149811 500.5 168538 563.0
M24 36 129517 480.1 1 72689 640.1 194275 720.1
M27 41 170417 707.6 227223 943.4 255626 1061
M30 46 207178 964.7 276237 1286 310766 1447
注 : 按 μ:=0.15 计算

35
