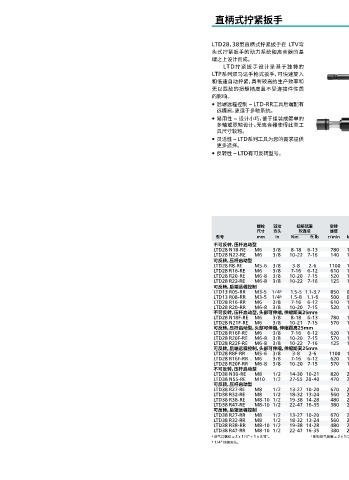

直柄式拧紧扳手 断气式

LTD28，38型直柄式拧紧扳手在 LTV弯
头式拧紧扳手的动力系统和离合器的基
础之上设计而成。
LTD拧紧扳手设计是基于独特的
LTP系列双马达手枪式扳手，可快速旋入
和低速自动拧紧，具有较高的生产效率和
无以匹敌的扭矩精度且不受连接件性质
的影响。
• 后端远程控制 – LTD-RR工具后端配有
远程阀，更适于多轴系统。
• 易用性 – 设计小巧，便于组装成简单的
多轴或双轴设计。无离合器使得此类工
具尺寸较短。
• 灵活性 – LTD系列工具为您的需求提供
更多选择。
• 反转性 – LTD有可反转型号。

中心 推荐
螺栓 驱动 扭矩范围 空转 边缘 空载时 软管 进气口
尺寸 方头 软连接 速度 重量 长度 距离 耗气量 尺寸 螺纹
型号 mm in Nm ft lb r/min kg lb mm mm l/s cfm mm in 订货号
不可反转，压杆启动型
LTD28 N18-RE M6 3/8 8-18 6-13 780 1.2 2.6 358 20 9 19 10 1/4 8431 0534 08
LTD28 N22-RE M6 3/8 10-22 7-16 140 1.2 2.6 358 20 9 19 10 1/4 8431 0534 18
可反转，压杆启动型
LTD28 R8-RE M5-6 3/8 3-8 2-6 1100 1.2 2.6 363 20 8 17 10 1/4 8431 0534 61
LTD28 R16-RE M6 3/8 7-16 6-12 610 1.3 2.9 383 20 8 17 10 1/4 8431 0534 65
LTD28 R20-RE M6-8 3/8 10-20 7-15 520 1.3 2.9 383 20 8 17 10 1/4 8431 0534 51
LTD28 R22-RE M6-8 3/8 10-22 7-16 125 1.3 2.9 383 20 8 17 10 1/4 8431 0534 54
可反转，后端远程控制
LTD13 R05-RR M3-5 1/4 1.5-5 1.1-3.7 850 0.7 1.6 197 16 7 15 8 1/8 8431 0533 05
b
固定架 拧紧轴 扳手马达 远程控制 LTD13 R08-RR M3-5 1/4 1.5-8 1.1-6 500 0.8 1.7 197 16 7 15 8 1/8 8431 0533 06
b
LTD28 R16-RR M6 3/8 7-16 6-12 610 1.3 2.9 313 20 8 17 10/13 a 8431 0703 82
LTD28 R20-RR M6-8 3/8 10-20 7-15 520 1.3 2.9 313 20 8 17 10/13 a 8431 0703 83
不可反转，压杆启动型，头部可伸缩，伸缩距离25mm
LTD28 N18F-RE M6 3/8 8-18 6-13 780 1.6 3.5 466 20 9 19 10 1/4 8431 0534 27
LTD28 N21F-RE M6 3/8 10-21 7-15 570 1.6 3.5 466 20 9 19 10 1/4 8431 0534 39
可反转，压杆启动型，头部可伸缩，伸缩距离25mm
LTD28 R16F-RE M6 3/8 7-16 6-12 620 1.7 3.7 491 20 8 17 10 1/4 8431 0534 85
LTD28 R20F-RE M6-8 3/8 10-20 7-15 570 1.7 3.7 491 20 8 17 10 1/4 8431 0534 37
LTD28 R22F-RE M6-8 3/8 10-22 7-16 125 1.7 3.7 491 20 8 17 10 1/4 8431 0534 89
可反转，后端远程控制，头部可伸缩，伸缩距离25mm
LTD28 R8F-RR M5-6 3/8 3-8 2-6 1100 1.6 3.5 401 20 8 17 10/13 a 8431 0703 84
LTD28 R16F-RR M6 3/8 7-16 6-12 620 1.7 3.7 421 20 8 17 10/13 a 8431 0703 86
LTD28 R20F-RR M6-8 3/8 10-20 7-15 570 1.7 3.7 421 20 8 17 10/13 a 8431 0703 88
不可反转，压杆启动型
LTD38 N30-RE M8 1/2 14-30 10-21 820 2.2 4.8 414 20 16 34 10 1/4 8431 0535 04
LTD38 N55-RE M10 1/2 27-55 20-40 470 2.2 4.8 487 20 20 42 10 1/4 8431 0535 20
可反转，压杆启动型
LTD38 R27-RE M8 1/2 13-27 10-20 670 2.1 4.6 441 20 16 34 10 1/4 8431 0534 53
LTD38 R32-RE M8 1/2 18-32 13-24 560 2.1 4.6 441 20 16 34 10 1/4 8431 0534 52
LTD38 R38-RE M8-10 1/2 19-38 14-28 480 2.1 4.6 441 20 16 34 10 1/4 8431 0535 78
LTD38 R47-RE M8-10 1/2 22-47 16-35 380 2.3 5.1 513 20 20 42 10 1/4 8431 0535 83
可反转，后端远程控制
LTD38 R27-RR M8 1/2 13-27 10-20 670 2.1 4.6 377 21 16 34 10/16 a 8431 0704 22
LTD38 R32-RR M8 1/2 18-32 13-24 560 2.1 4.6 377 21 16 34 10/16 a 8431 0704 24
LTD38 R38-RR M8-10 1/2 19-38 14-28 480 2.1 4.6 377 21 16 34 10/16 a 8431 0704 26
LTD38 R47-RR M8-10 1/2 22-47 16-35 380 2.3 5.1 448 21 16 34 10/16 a 8431 0704 28
a 进气口螺纹 = 2 x 1/4" + 1 x 3/8"。 c 配有排气音管 = 2 x 1/2" + 1 x 3/4"。 待续...
b 1/4" 快换夹头。

气动装配工具 – 气动拧紧扳手 41
