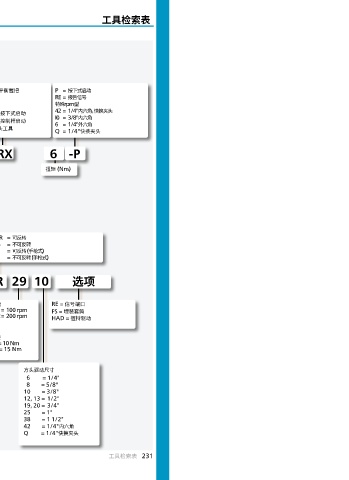

工具检索表

气动螺丝刀

扭矩控制 HRF = 3向进气，带平衡握把 P = 按下式启动
LUM = 断气式离合器 HRX = 平衡手枪式 RE = 报告信号
TWIST/LUF = 打滑离合器 HR = 手枪式 特殊rpm型
LUD/COMBI = 直接驱动 PR = 直柄式驱动，按下式启动 42 = 1/4"内六角，快换夹头
LTV = 断气式弯头工具 SR = 直柄式驱动，控制杆启动 I0 = 3/8"内六角
6 = 1/4"外六角
R = 可反转的弯头工具
Q = 1/4"快换夹头

LUM 22 HRX 6 -P

工具尺寸规格 扭矩 (Nm)
12 – LUM, TWIST, LUD
22 – LUM, TWIST, LUD
009 – LTV

气动拧紧扳手

L = 气动 马达 R, SR = 可反转
N, S = 不可反转
HR = 可反转 (手枪式)
T = 断气 代号
B, M = 堵转式 H = 不可反转 (手枪式)

L T V 2 8 R 29 10 选项

V = 直角 转速 RE = 信号端口
D = 轴向式 001 = 100 rpm FS = 埋装套筒
002 = 200 rpm
P = 手枪式 等 HAD = 握持驱动
C = 扁平头式 或
O = 开口式 扭矩
R = 棘轮式 10 = 10 Nm
K = 蜗杆传动式 15 = 15 Nm
等

方头驱动尺寸
6 = 1/4"
8 = 5/8"
10 = 3/8"
12, 13 = 1/2"
19, 20 = 3/4"
25 = 1"
38 = 1 1/2"
42 = 1/4"内六角
Q = 1/4"快换夹头

工具检索表 231
