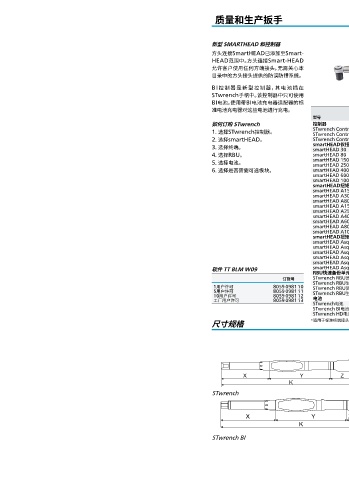

质量和生产扳手 STwrench

新型 SMARTHEAD 和控制器
方头连接SmartHEAD已添加至Smart-
HEAD范围中。方头连接Smart-HEAD
允许客户使用任何方端接头，无需关心本
目录中的方头接头提供的防误防错系统。

BI控制器是新型控制器，其电池插在
STwrench手柄中。该控制器中只可使用
BI电池。使用带BI电池充电器适配器的标
准电池充电器对这些电池进行充电。
扭矩范围 驱动 重量 长度
型号 Nm ft lb mm kg lb mm 订货号
如何订购 STwrench 控制器
STwrench Controller 0.48 1.08 313 8059 0930 00
1. 选择STwrench控制器。 STwrench Controller BI 0.46 1.01 333 8059 0930 01
2. 选择smartHEAD。 STwrench Controller Heavy Duty 0.98 2.08 313 8059 0930 03
smartHEAD仅扭矩
3. 选择终端。 smartHEAD 30 6-30 4.5-22 9x12 0.20 0.44 167.5 8059 0920 31
4. 选择RBU。 smartHEAD 80 16-80 12-59 9x12 0.22 0.48 167.5 8059 0920 43
smartHEAD 150 30-150 23-111 14x18 0.55 1.21 271.0 8059 0920 48
5. 选择电池。 smartHEAD 250 50-250 37-184 14x18 0.78 1.72 417.0 8059 0920 54
6. 选择是否需要可选模块。 smartHEAD 400 80-400 59-295 14x18 0.93 2.05 584.0 8059 0920 60
smartHEAD 600 120-600 89-443 21x26 1.70 3.75 1048.5 8059 0920 66
smartHEAD 1000 300-1000 148-737 28 1.90 4.19 1344 8059 0920 80
smartHEAD扭矩+角度
smartHEAD A15 3-15 2.2-11 9x12 0.19 0.42 147.5 8059 0930 24
smartHEAD A30 6-30 4.5-22 9x12 0.19 0.42 147.5 8059 0930 31
smartHEAD A80 16-80 12-59 9x12 0.20 0.44 147.5 8059 0930 43
smartHEAD A150 30-150 23-111 14x18 0.57 1.25 271.0 8059 0930 48
smartHEAD A250 50-250 37-184 14x18 0.80 1.76 417.0 8059 0930 54
smartHEAD A400 80-400 59-295 14x18 0.95 2.09 584.0 8059 0930 60
smartHEAD A600 120-600 89-443 21x26 1.72 3.79 1048.5 8059 0930 66
smartHEAD A800 160-800 118-590 21x26 1.70 3.75 1048.5 8059 0988 26
smartHEAD A1000 300-1000 148-737 28 1.90 4.19 1344 8059 0930 80
a
smartHEAD扭矩+角度sq
smartHEAD Asq15 3-15 2.2-11 9x12 0.19 0.42 147.5 8059 0930 28
smartHEAD Asq30 6-30 4.5-22 9x12 0.19 0.42 147.5 8059 0930 32
smartHEAD Asq80 16-80 12-59 9x12 0.20 0.44 147.5 8059 0930 44
smartHEAD Asq150 30-150 23-111 14x18 0.55 1.21 271.0 8059 0930 50
smartHEAD Asq250 50-250 37-184 14x18 0.78 1.72 417.0 8059 0930 56
软件 TT BLM W09 smartHEAD Asq400 80-400 59-295 14x18 0.93 2.05 584.0 8059 0930 62
RBU快速备份单元
订货号 STwrench RBU质量 8059 0930 90
STwrench RBU生产 8059 0930 91
1用户许可 8059 0981 10 STwrench RBU质量API 8059 0930 93
5用户许可 8059 0981 11 STwrench RBU生产API 8059 0930 92
10用户许可 8059 0981 12 电池
工厂用户许可 8059 0981 13
STwrench电池 8059 0930 86
STwrench BI电池 8059 0930 85
STwrench HD电池 8059 0930 83
a 适用于标准终端接头。
尺寸规格

长度
X Y Z K 工具重量
型号 mm mm mm mm kg lb
STwrench 15 Nm 139 280 96 515 1.00 2.20
STwrench 30 Nm 139 280 96 515 1.03 2.27
STwrench 80 Nm 139 280 96 515 1.06 2.34
STwrench 150 Nm 262 280 96 638 1.28 2.82
X Y Z STwrench 250 Nm 408 280 96 784 1.51 2.33
K STwrench 400 Nm 575 280 96 951 1.71 2.77
STwrench 600 Nm 1040 280 96 1416 2.87 6.33
STwrench STwrench 800 Nm 1040 280 96 1416 2.87 6.33
STwrench 1000 Nm 1270 280 96 1646 3.72 8.20
STwrench BI 15 Nm 139 280 32 441 0.80 1.76
STwrench BI 30 Nm 139 280 32 441 0.83 1.83
X Y Z STwrench BI 80 Nm 139 280 32 441 0.86 1.89
1.08 2.38
32
280
564
STwrench BI 150 Nm 262
K STwrench BI 250 Nm 408 280 32 710 1.31 2.89
STwrench BI 400 Nm 576 280 32 877 1.51 3.33
STwrench BI 600 Nm 1040 280 32 1341 2.67 5.89
STwrench BI STwrench BI 800 Nm 1040 280 32 1341 2.67 5.89
STwrench BI 1000 Nm 1270 280 32 1571 3.52 7.76
X– smartHEAD, Y– STwrench控制器 Z– 电池, K– 总长度
