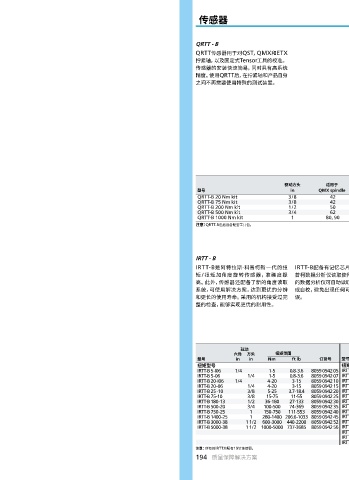

Page 388 - 2023 阿特拉斯 装配大样本

传感器 QRTT-B/IRTT-B

QRTT - B
QRTT传感器用于对QST，QMX和ETX
拧紧轴，以及固定式Tensor工具的校准。
传感器的安装快速简易，同时具有高系统
精度。使用QRTT后，在拧紧轴和产品自身 QRTT-B
之间不再需要使用特殊的测试装置。

驱动方头 适用于 扭矩范围
型号 in QMX spindle Nm ft lb 订货号
QRTT-B 20 Nm kit 3/8 42 4-20 3-15 8092 1164 13
QRTT-B 75 Nm kit 3/8 42 15-75 11-55 8092 1164 18
QRTT-B 200 Nm kit 1/2 50 40-200 30-150 8092 1164 23
QRTT-B 500 Nm kit 3/4 62 100-500 74-369 8092 1164 28
QRTT-B 1000 Nm kit 1 80, 90 200-1000 148-737 8092 1164 33
注意：QRTT-B包括设备配套工具包。

IRTT - B
IRTT-B是阿特拉斯·科普柯新一代的扭 IRTT-B配备有记忆芯片，供阿特拉斯·科
矩/扭矩加角度旋转传感器，准确度提 普柯数据分析仪读取使用。采用这种方式
高。此外，传感器还配备了新的角度读取 的数据分析仪可自动读取传感器灵敏度完
系统，可使用解决方案，达到更优的分辨 成自校，避免出现任何可能出现的设置错
和更长的使用寿命。采用的机构接受过完 误。
整的检查，能够实现更优的耐用性。

IRTT

驱动 驱动
六角 方头 扭矩范围 六角 方头 扭矩范围
型号 in in Nm ft lb 订货号 型号 in in Nm ft lb 订货号
扭矩型号 扭矩/角度型号
IRTT-B 5-I06 1/4 1-5 0.8-3.6 8059 0942 05 IRTT-B 1A-I06 1/4 0.2-1 0.14-0.73 8059 0943 96
IRTT-B 5-06 1/4 1-5 0.8-3.6 8059 0942 07 IRTT-B-2A-I06 1/4 0.4-2 0.3-1.47 8059 0943 01
IRTT-B 20-I06 1/4 4-20 3-15 8059 0942 10 IRTT-B 5A-I06 1/4 1-5 0.8-3.6 8059 0943 06
IRTT-B 20-06 1/4 4-20 3-15 8059 0942 15 IRTT-B 5A-06 1/4 1-5 0.8-3.6 8059 0943 08
IRTT-B 25 -10 3/8 5-25 3.7-18.4 8059 0942 20 IRTT-B 20A-I06 1/4 4-20 3-15 8059 0943 11
IRTT-B 75-10 3/8 15-75 11-55 8059 0942 25 IRTT-B 20A-06 1/4 4-20 3-15 8059 0943 16
IRTT-B 180-13 1/2 36-180 27-133 8059 0942 30 IRTT-B 25A-10 3/8 5-25 3.7-18.4 8059 0943 21
IRTT-B 500-20 3/4 100-500 74-369 8059 0942 35 IRTT-B 75A-10 3/8 15-75 11-55 8059 0943 26
IRTT-B 750-25 1 150-750 111-553 8059 0942 40 IRTT-B 180A-13 1/2 36-180 27-133 8059 0943 31
IRTT-B 1400-25 1 280-1400 206.6-1033 8059 0942 45 IRTT-B 500A-20 3/4 100-500 74-369 8059 0943 36
IRTT-B 3000-38 1 1/2 600-3000 440-2200 8059 0942 52 IRTT-B 750A-25 1 150-750 111-553 8059 0943 41
IRTT-B 5000-38 1 1/2 1000-5000 737-3685 8059 0942 56 IRTT-B 1400A-25 1 280-1400 206.6-1033 8059 0943 46
IRTT-B 3000A-38 1 1/2 600-3000 440-2200 8059 0943 52
IRTT-B 5000A-38 1 1/2 1000-5000 737-3685 8059 0943 56
IRTT-B 10000A-38 1 1/2 2000-10000 1474-7370 8059 0943 60
注意：所有的IRTT均配有19针连接器。
