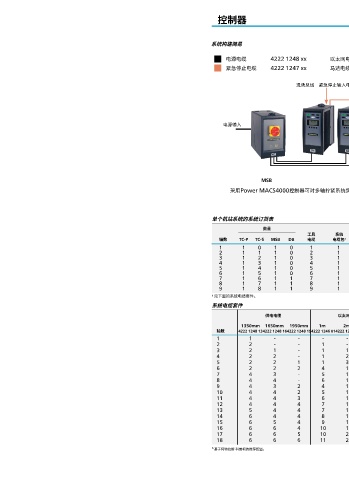

控制器 系统指南

系统构建简易

电源电缆 4222 1248 xx 以太网电缆 4222 1246 xx
紧急停止电缆 4222 1247 xx 马达电缆 4220 3799 xx

现场总线 紧急停止输入电路 工厂网络 (1 IP)

电源输入

MSB TC QST

采用Power MACS4000控制器可对多轴拧紧系统实现轻松配置。只需参看系统订货表格便可以找到需要的附件。

单个机站系统的系统订货表

数量 数量
系统
系统
轴数 TC-P TC-S MSB DB 工具 电缆包 a 轴数 TC-P TC-S MSB DB 工具 电缆包 a
电缆
电缆
1 1 0 1 0 1 1 10 1 9 1 1 10 1
2 1 1 1 0 2 1 11 1 10 1 1 11 1
3 1 2 1 0 3 1 12 1 11 1 1 12 1
4 1 3 1 0 4 1 13 1 12 1 2 13 1
5 1 4 1 0 5 1 14 1 13 1 2 14 1
6 1 5 1 0 6 1 15 1 14 1 2 15 1
7 1 6 1 1 7 1 16 1 15 1 2 16 1
8 1 7 1 1 8 1 17 1 16 1 2 17 1
9 1 8 1 1 9 1 18 1 17 1 2 18 1
a 见下面的系统电缆套件。
系统电缆套件

供电电缆 以太网电缆 紧急停止电缆 带以太网
交换机的
1350mm 1650mm 1950mm 1m 2m 3m 1200mm 3000mm 背板
轴数 4222 1248 13 4222 1248 16 4222 1248 19 4222 1246 01 4222 1246 02 4222 1246 03 4222 1247 12 4222 1247 30 4222 0982 90 订货号 b
1 1 - - - - - - - - 8435 6560 01
2 2 - - 1 - - 1 - - 8435 6560 02
3 2 1 - 1 1 - 1 1 - 8435 6560 03
4 2 2 - 1 2 - 2 1 - 8435 6560 04
5 2 2 1 1 3 - 3 1 - 8435 6560 05
6 2 2 2 4 1 - 4 1 1 8435 6560 06
7 4 3 - 5 1 - 5 1 1 8435 6560 07
8 4 4 - 6 1 - 6 1 1 8435 6560 08
9 4 3 2 4 1 3 7 1 1 8435 6560 09
10 4 4 2 5 1 3 8 1 2 8435 6560 10
11 4 4 3 6 1 3 9 1 2 8435 6560 11
12 4 4 4 7 1 3 10 1 2 8435 6560 12
13 5 4 4 7 1 4 10 2 2 8435 6560 13
14 6 4 4 8 1 4 11 2 3 8435 6560 14
15 6 5 4 9 1 4 12 2 3 8435 6560 15
16 6 6 4 10 1 4 13 2 3 8435 6560 16
17 6 6 5 10 2 4 14 2 3 8435 6560 17
18 6 6 6 11 2 4 15 2 4 8435 6560 18
b
基于阿特拉斯·科普柯的推荐配置。
固定式工位应用 183
