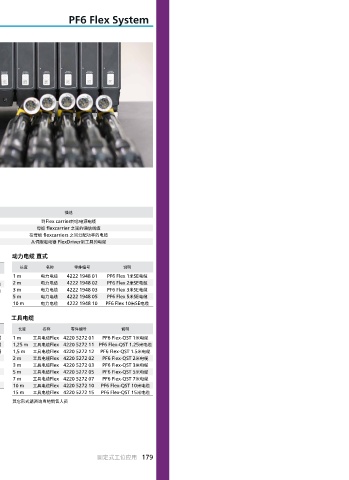

Page 359 - 2023 阿特拉斯 装配大样本

控制器 PF6 Flex System

电缆 FlexSystem cables
FlexSystem 包含以下电缆：

编号 描述
总电缆 Power cable 到Flex carrier的总电源电缆
控制器电缆 Control cable 母板 excarrier 之间的通信线缆
动力电缆 Power cable 在母板 excarriers 之间分配功率的电缆
工具电缆 FlexTool cable 从伺服驱动器 FlexDriver到工具的电缆

总电源电缆 动力电缆 直式
长度 名称 零件编号 说明 长度 名称 零件编号 说明
3 m 总电缆 4222 1887 03 PF6 Flex 3m总电缆 (开口) 1 m 电力电缆 4222 1948 01 PF6 Flex 1米SE电缆
10 m 总电缆 4222 1887 10 PF6 Flex 10m总电缆 (开口) 2 m 电力电缆 4222 1948 02 PF6 Flex 2米SE电缆
30 m 总电缆 4222 1887 30 PF6 Flex 30m总电缆 (开口) 3 m 电力电缆 4222 1948 03 PF6 Flex 3米SE电缆
5 m 电力电缆 4222 1948 05 PF6 Flex 5米SE电缆
10 m 电力电缆 4222 1948 10 PF6 Flex 10米SE电缆

控制电缆 工具电缆

长度 名称 零件编号 说明 长度 名称 零件编号 说明
440 mm 控制电缆 4222 2062 01 PF6 Flex 440 mm电缆 1 m 工具电缆Flex 4220 5272 01 PF6 Flex-QST 1米电缆
590 mm 控制电缆 4222 2062 04 PF6 Flex 590 mm电缆 1,25 m 工具电缆Flex 4220 5272 11 PF6 Flex-QST 1.25米电缆
820 mm 控制电缆 4222 2062 03 PF6 Flex 820 mm电缆 1,5 m 工具电缆Flex 4220 5272 12 PF6 Flex-QST 1.5米电缆
1 m 控制电缆 4222 2062 11 PF6 Flex 1米电缆 2 m 工具电缆Flex 4220 5272 02 PF6 Flex-QST 2米电缆
2 m 控制电缆 4222 2062 12 PF6 Flex 2米电缆 3 m 工具电缆Flex 4220 5272 03 PF6 Flex-QST 3米电缆
3 m 控制电缆 4222 2062 13 PF6 Flex 3米电缆 5 m 工具电缆Flex 4220 5272 05 PF6 Flex-QST 5米电缆
5 m 控制电缆 4222 2062 15 PF6 Flex 5米电缆 7 m 工具电缆Flex 4220 5272 07 PF6 Flex-QST 7米电缆
10 m 控制电缆 4222 2062 20 PF6 Flex 10米电缆 10 m 工具电缆Flex 4220 5272 10 PF6 Flex-QST 10米电缆
15 m 工具电缆Flex 4220 5272 15 PF6 Flex-QST 15米电缆
其它形式请咨询当地销售人员
