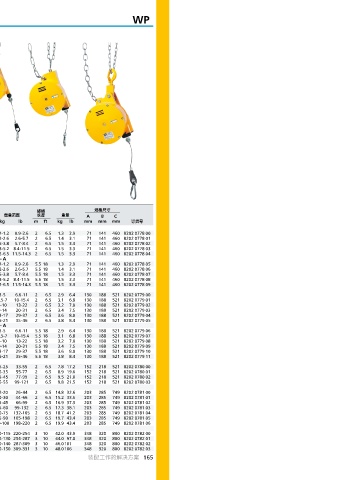

Page 331 - 2023 阿特拉斯 装配大样本

平衡器 WP

WP 平衡器
无重力定位平衡器配备有锥形鼓用于承受
载重，并在整条缆线长度上保持无重力状
态。WP05/10使用塑料壳，WP20采用铝
壳，WP30型号采用耐磨铝壳。除WP20 外
所有型号均配有可旋转安全钩。
生产效率
WP平衡器能够将工具保持在正确位置，降
低工人疲劳度。
人机工程学设计
WP平衡器可降低作用在操作者肌肉上的
压力水平。
安全放心
放手时负载不会被拉回，这样就能避免因
为负载突然被拉回可能带来的伤害。
• 钢制缆线配备缆线制动缓冲。
• 安全链。
• 可快速简易地更换缆线。

缆绳 规格尺寸
载重范围 长度 重量 A B C
型号 kg lb m ft kg lb mm mm mm 订货号
WP 05 - 标准
WP 05-1 0.4-1.2 0.9-2.6 2 6.5 1.3 2.9 71 141 460 8202 0778 00
WP 05-3 1.2-2.6 2.6-5.7 2 6.5 1.4 3.1 71 141 460 8202 0778 01
WP 05-4 2.6-3.8 5.7-8.4 2 6.5 1.5 3.3 71 141 460 8202 0778 02
WP 05-5 3.8-5.2 8.4-11.5 2 6.5 1.5 3.3 71 141 460 8202 0778 03
WP 05-6 5.2-6.5 11.5-14.3 2 6.5 1.5 3.3 71 141 460 8202 0778 04
WP 05 - 延长线缆 - A
尺寸规格 WP 05-1-A 0.4-1.2 0.9-2.6 5.5 18 1.3 2.9 71 141 460 8202 0778 05
141
460 8202 0778 06
71
1.4
3.1
5.5 18
WP 05-3-A
2.6-5.7
1.2-2.6
WP 05-4-A 2.6-3.8 5.7-8.4 5.5 18 1.5 3.3 71 141 460 8202 0778 07
WP 05-5-A 3.8-5.2 8.4-11.5 5.5 18 1.5 3.3 71 141 460 8202 0778 08
A WP 05-6-A 5.2-6.5 11.5-14.3 5.5 18 1.5 3.3 71 141 460 8202 0778 09
WP 10 - 标准
WP 10-3 3-5 6.6-11 2 6.5 2.9 6.4 130 188 521 8202 0779 00
WP 10-4.5 4.5-7 10-15.4 2 6.5 3.1 6.8 130 188 521 8202 0779 01
WP 10-6 6-10 13-22 2 6.5 3.2 7.0 130 188 521 8202 0779 02
WP 10-9 9-14 20-31 2 6.5 3.4 7.5 130 188 521 8202 0779 03
WP 10-13 13-17 29-37 2 6.5 3.6 8.0 130 188 521 8202 0779 04
WP 10-16 16-21 35-46 2 6.5 3.8 8.4 130 188 521 8202 0779 05
WP 10 - 延长线缆 - A
C B WP 10-3-A 3-5 6.6-11 5.5 18 2.9 6.4 130 188 521 8202 0779 06
WP 10-4.5-A 4.5-7 10-15.4 5.5 18 3.1 6.8 130 188 521 8202 0779 07
WP 10-6-A 6-10 13-22 5.5 18 3.2 7.0 130 188 521 8202 0779 08
WP 10-9-A 9-14 20-31 5.5 18 3.4 7.5 130 188 521 8202 0779 09
WP 10-13-A 13-17 29-37 5.5 18 3.6 8.0 130 188 521 8202 0779 10
WP 10-16-A 16-21 35-46 5.5 18 3.8 8.4 130 188 521 8202 0779 11
WP 20 - 标准
WP 20-15 15-25 33-55 2 6.5 7.8 17.2 152 218 521 8202 0780 00
WP 20-25 25-35 55-77 2 6.5 8.9 19.6 152 218 521 8202 0780 01
WP 20-35 35-45 77-99 2 6.5 9.5 21.0 152 218 521 8202 0780 02
WP 20-45 45-55 99-121 2 6.5 9.8 21.5 152 218 521 8202 0780 03
WP 30 - 标准
WP 30-12 12-20 26-44 2 6.5 14.8 32.6 203 285 749 8202 0781 00
WP 30-20 20-30 44-66 2 6.5 15.2 33.5 203 285 749 8202 0781 01
WP 30-30 30-45 66-99 2 6.5 16.9 37.3 203 285 749 8202 0781 02
WP 30-45 45-60 99-132 2 6.5 17.3 38.1 203 285 749 8202 0781 03
WP 30-60 60-75 132-165 2 6.5 18.7 41.2 203 285 749 8202 0781 04
WP 30-75 75-90 165-198 2 6.5 19.7 43.4 203 285 749 8202 0781 05
WP 30-90 90-100 198-220 2 6.5 19.9 43.4 203 285 749 8202 0781 06
WP 40 - 标准
WP 40-100 100-115 220-254 3 10 42.0 43.9 348 320 800 8202 0782 00
WP 40-115 115-130 254-287 3 10 44.0 97.0 348 320 800 8202 0782 01
WP 40-130 130-140 287-309 3 10 46.0 101 348 320 800 8202 0782 02
WP 40-140 140-150 309-331 3 10 48.0 106 348 320 800 8202 0782 03
装配工作的解决方案 165
