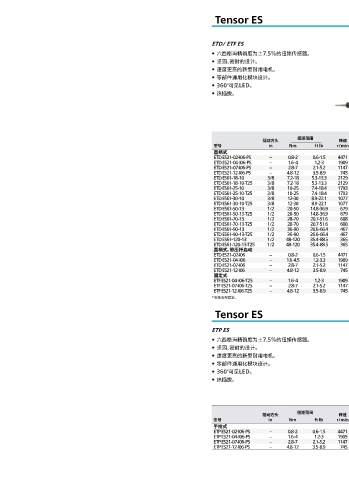

Page 186 - 2023 阿特拉斯 装配大样本

Tensor ES 直柄式

ETD/ ETF ES
• 六西格玛精确度为±7.5%的扭矩传感器。
• 坚固、密封的设计。
• 速度更高的新型耐用电机。
• 零部件通用化模块设计。
• 360°可见LED。
• 热插拔。

扭矩范围 重量
驱动方头 转速 长度 中心边缘距离 花键/
型号 in Nm ft lb r/min kg lb mm mm 安装 订货号
直柄式
ETD ES21-02-I06-PS – 0.8-2 0.6-1.5 4471 0.75 1.7 267 19.5 – 8436 0220 02
ETD ES21-04-I06-PS – 1.6-4 1.2-3 1909 0.8 1.8 267 19.5 – 8436 0220 04
ETD ES21-07-I06-PS – 2.8-7 2.1-5.2 1147 0.8 1.8 267 19.5 – 8436 0220 07
ETD ES21-12-I06-PS – 4.8-12 3.5-8.9 745 0.8 1.8 267 19.5 – 8436 0220 12
ETD ES61-18-10 3/8 7.2-18 5.3-13.3 2129 1.7 3.75 418 23 -/1 8436 0265 18
ETD ES61-18-10-T25 3/8 7.2-18 5.3-13.3 2129 1.85 4.1 456 23 2/2 8436 0260 18
ETD ES61-25-10 3/8 10-25 7.4-18.4 1793 1.7 3.8 418 23 -/1 8436 0265 25
ETD ES61-25-10-T25 3/8 10-25 7.4-18.4 1793 1.85 4.1 456 23 2/2 8436 0260 25
ETD ES61-30-10 3/8 12-30 8.9-22.1 1077 1.7 3.8 418 23 -/1 8436 0265 30
ETD ES61-30-10-T25 3/8 12-30 8.9-22.1 1077 1.85 4.1 456 23 2/2 8436 0260 30
ETD ES61-50-13 1/2 20-50 14.8-36.9 679 2.95 6.5 493 29 2/2 8436 0265 50
ETD ES61-50-13-T25 1/2 20-50 14.8-36.9 679 3.05 6.7 521 29 3/5 8436 0260 50
ETD ES61-70-13 1/2 28-70 20.7-51.6 608 2.95 6.5 493 29 2/2 8436 0265 70
ETD ES61-70-13-T25 1/2 28-70 20.7-51.6 608 3.1 6.8 521 29 3/5 8436 0260 70
ETD ES61-90-13 1/2 36-90 26.6-66.4 467 2.95 6.5 493 29 2/2 8436 0265 90
ETD ES61-90-13-T25 1/2 36-90 26.6-66.4 467 3.1 6.8 521 29 3/5 8436 0260 90
ETD ES61-120-13 1/2 48-120 35.4-88.5 365 2.95 6.5 493 29 2/2 8436 0265 12
ETD ES61-120-13-T25 1/2 48-120 35.4-88.5 365 3.1 6.8 521 29 3/5 8436 0260 12
直柄式，带压杆启动
ETD ES21-02-I06 – 0.8-2 0.6-1.5 4471 0.78 1.76 267 19.5 – 8436 0221 02
ETD ES21-04-I06 – 1.6-4.5 1.2-3.3 1909 0.83 1.86 267 19.5 – 8436 0221 04
ETD ES21-07-I06 – 2.8-7 2.1-5.2 1147 0.83 1.86 267 19.5 – 8436 0221 07
ETD ES21-12-I06 – 4.8-12 3.5-8.9 745 0.83 1.86 267 19.5 – 8436 0221 12
固定式
ETF ES21-04-I06-T25 – 1.6-4 1.2-3 1909 0.96 2.1 338 22.5 – 8436 0224 04
a
ETF ES21-07-I06-T25 – 2.8-7 2.1-5.2 1147 0.96 2.1 338 22.5 – 8436 0224 07
a
a
ETF ES21-12-I06-T25 – 4.8-12 3.5-8.9 745 0.96 2.1 338 22.5 – 8436 0224 12
a 安装支架固定。
Tensor ES 手枪式

ETP ES
• 六西格玛精确度为±7.5%的扭矩传感器。
• 坚固、密封的设计。
• 速度更高的新型耐用电机。
• 零部件通用化模块设计。
• 360°可见LED。
• 热插拔。

扭矩范围 重量
驱动方头 转速 长度 中心边缘距离 花键/
型号 in Nm ft lb r/min kg lb mm mm 安装 订货号
手枪式
ETP ES21-02-I06-PS – 0.8-2 0.6-1.5 4471 0.85 1.87 225 19.5 – 8436 0320 02
ETP ES21-04-I06-PS – 1.6-4 1.2-3 1909 0.85 1.87 225 19.5 – 8436 0320 04
ETP ES21-07-I06-PS – 2.8-7 2.1-5.2 1147 0.85 1.87 225 19.5 – 8436 0320 07
ETP ES21-12-I06-PS – 4.8-12 3.5-8.9 745 0.85 1.87 225 19.5 – 8436 0320 12
电动装配工具 – 电动螺丝刀 93
