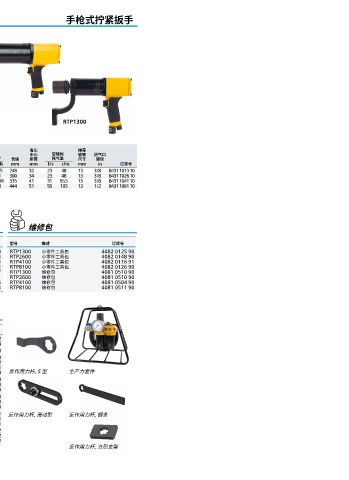

Page 105 - 2023 阿特拉斯 装配大样本

RTP 手枪式拧紧扳手

RTP 拧紧扳手，用于重型螺栓
• RTP纤细的齿轮组保证您在狭小空间内
轻松作业。
• RTP的扭矩输出用阿特拉斯·科普柯的
FRL三联件来调节，从而保证输出扭矩
精度和使用寿命。
• 工具的驱动方头可更换，易于保养，维修
费用低。
RTP4100

RTP1300

弯头 推荐
螺栓 驱动 1.5 bar时 6.3 bar时 空转 中心 空转时 软管 进气口
尺寸 方头 最小扭矩 最大扭矩 速度 重量 a 长度 距离 耗气量 尺寸 螺纹
型号 mm in Nm ft lb Nm ft lb r/min kg lb mm mm l/s cfm mm in 订货号
RTP1300-HR20 20-27 3/4 320 235 1300 960 20 3.7 8.15 248 32 23 48 13 3/8 8431 1013 10
RTP2600-HR25 20-36 1 700 520 2600 1900 10 5 11 300 34 23 48 13 3/8 8431 1026 10
RTP4100C-HR25 30-45 1 1000 740 4100 3000 10 8.7 19.18 335 41 31 65.5 13 3/8 8431 1041 10
RTP8100-GIR38 33-52 1 1/2 2200 1600 8100 6000 10 13.5 30 444 51 50 105 13 1/2 8431 1081 10
a 重量不包含反作用力杆。

附件包括 维修包

型号 描述 订货号 型号 描述 订货号
RTP1300 反作用力杆, S型 4210 4480 90 RTP1300 小零件工具包 4082 0125 90
RTP2600 反作用力杆, S型 4210 4480 94 RTP2600 小零件工具包 4082 0148 90
RTP4100 反作用力杆, S型 4210 4480 93 RTP4100 小零件工具包 4082 0116 91
RTP8100 反作用力杆, S型 4210 4480 92 RTP8100 小零件工具包 4082 0126 90
RTP1300 / 2600 / 4100 软管套件, Turbo 13 M10, BSP 8202 1182 07 RTP1300 维修包 4081 0510 90
RTP8100 软管套件, Turbo 13 M15, BSP 8202 1181 81 RTP2600 维修包 4081 0510 90
b
RTP1300 / 2600 / 4100 生产力套件 FRL stand, BSP 9090 3030 06 RTP4100 维修包 4081 0504 90
b
RTP8100 生产力套件 FRL stand, BSP 9090 3030 04 RTP8100 维修包 4081 0511 90
b
包括软管。
可选附件

型号 描述 订货号
RTP1300 / 2600 / 4100 万向转接MultiFlex3/8 BSP 8202 1350 22
RTP8100 万向转接MultiFlex1/2 BSP 8202 1350 24
RTP1300 / 2600 / 4100 板机护圈 4210 4759 90
RTP1300 悬挂环 4210 3088 83
RTP2600 悬挂环 4210 3088 82
RTP4100 悬挂环 4210 3088 81
RTP8100 悬挂环 4210 4780 90 反作用力杆, S 型 生产力套件
RTP1300 反作用力杆, 滑动型 4210 4752 90
反作用力杆, 钢条 4210 4757 90
反作用力杆, 方形支架 4210 4758 90
RTP2600 反作用力杆, 滑动型 4210 4752 93
反作用力杆, 钢条 4210 4757 93
反作用力杆, 方形支架 4210 4758 93
RTP4100 反作用力杆, 滑动型 4210 4752 91 反作用力杆, 滑动型 反作用力杆, 钢条
反作用力杆, 钢条 4210 4757 91
反作用力杆, 方形支架 4210 4758 91
RTP8100 反作用力杆, 滑动型 4210 4752 92
反作用力杆, 钢条 4210 4757 92
反作用力杆, 方形支架 4210 4758 92
反作用力杆, 方形支架
注意： 所有的反作用力杆都包含一个开口环。
52 气动拧紧扳手 – 气动装配工具
