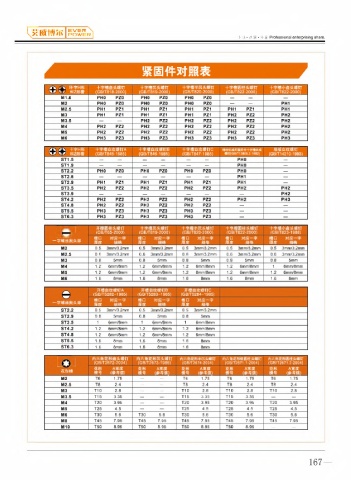

紧固件对照表

①④ 十字H形 十字槽盘头螺钉 十字槽沉头螺钉 十字槽半沉头螺钉 十字槽圆柱头螺钉 十字槽小盘头螺钉
和Z形槽 (GB/T818-2000) (GB/T819-2000) (GB/T820-2000) (GB/T822-2000) (GB/T822-2000)
M1 6 PH0 PZ0 PH0 PZ0 PH0 PZ0 — — —
M2 PH0 PZ0 PH0 PZ0 PH0 PZ0 — — PH1
M2.5 PH1 PZ1 PH1 PZ1 PH1 PZ1 PH1 PZ1 PH1
M3 PH1 PZ1 PH1 PZ1 PH1 PZ1 PH2 PZ2 PH2
M3.5 — — PH2 PZ2 PH2 PZ2 PH2 PZ2 PH2
M4 PH2 PZ2 PH2 PZ2 PH2 PZ2 PH2 PZ2 PH2
M5 PH2 PZ2 PH2 PZ2 PH2 PZ2 PH2 PZ2 PH2
M6 PH3 PZ3 PH3 PZ3 PH3 PZ3 PH3 PZ3 PH3

十字H形 十字槽自攻螺钉A 十字槽自攻螺钉B 十字槽自攻螺钉C 精密机械用紧固件十字槽自攻 墙板自攻螺钉
和Z形槽 (GB/T845-1985) (GB/T846-1985) (GB/T847-1985) 螺钉(GB/T13806.2-1992) (GB/T14210-1993)
ST1.5 — — — — — — PH0 —
ST1.9 — — — — — — PH0 —
ST2.2 PH0 PZ0 PH0 PZ0 PH0 PZ0 PH0 —
ST2.6 — — — — — — PH1 —
ST2.9 PH1 PZ1 PH1 PZ1 PH1 PZ1 PH1 —
ST3.5 PH2 PZ2 PH2 PZ2 PH2 PZ2 PH2 PH2
ST3.9 — — — — — — — PH2
ST4.2 PH2 PZ2 PH2 PZ2 PH2 PZ2 PH2 PH3
ST4.8 PH2 PZ2 PH2 PZ2 PH2 PZ2 — —
ST5.5 PH3 PZ3 PH3 PZ3 PH3 PZ3 — —
ST6.3 PH3 PZ3 PH3 PZ3 PH3 PZ3 — —
日 开槽圆柱头螺钉 (GB/T819-2000) 十字槽半沉头螺钉 十字槽圆柱头螺钉 十字槽小盘头螺钉
十字槽沉头螺钉
(GB/T820-2000)
(GB/T65-2000)
(GB/T823-1988)
(GB/T822-2000)
槽口 对应一字 槽口 对应一字 槽口 对应一字 槽口 对应一字 槽口 对应一字
一字螺丝批头部 厚度 规格 厚度 规格 厚度 规格 厚度 规格 厚度 规格
M2 0.5 3mm/3.2mm 0.5 3mm/3.2mm 0.5 3mm/3.2mm 0.5 3mm/3.2mm 0.5 3mm/3.2mm
M2.5 0.6 3mm/3.2mm 0.6 3mm/3.2mm 0.6 3mm/3.2mm 0.6 3mm/3.2mm 0.6 3mm/3.2mm
M3 0.8 5mm 0.8 5mm 0.8 5mm 0.8 5mm 0.8 5mm
M4 1.2 6mm/8mm 1.2 6mm/8mm 1.2 6mm/8mm 1.2 6mm/8mm 1 6mm/8mm
M5 1.2 6mm/8mm 1.2 6mm/8mm 1.2 6mm/8mm 1.2 6mm/8mm 1.2 6mm/8mm
M6 1.6 8mm 1.6 8mm 1.6 8mm 1.6 8mm 1.6 8mm
开槽自攻螺钉A 开槽自攻螺钉B 开槽自攻螺钉c
(GB/T5282-1985) (GB/T5283-1985) (GB/T5284-1985)
槽口 对应一字 槽口 对应一字 槽口 对应一字
一字螺丝批头部
厚度 规格 厚度 规格 厚度 规格
ST2.2 0.5 3mm/3.2mm 0.5 3mm/3.2mm 0.5 3mm/3.2mm
ST2.9 0.8 5mm 0.8 5mm 0.8 5mm
ST3.5 1 6mm/8mm 1 6mm/8mm 1 6mm/8mm
ST4.2 1.2 6mm/8mm 1.2 6mm/8mm 1.2 6mm/8mm
ST4.8
6mm/8mm
1.2
1.2
6mm/8mm
1.2
6mm/8mm
K| 内六角花形盘头螺钉 内六角花形沉头螺钉 内六角花形半沉头螺钉 内六角花形低圆柱头螺钉 内六角花形圆柱头螺钉
ST5.5
1.6
8mm
8mm
8mm
1.6
1.6
ST6.3
1.6
8mm
1.6
8mm
8mm
1.6
(GB/T2674-2004)
花形
花形
A宽度
A宽度
花形
A宽度
A宽度
花形
A宽度
花形槽 (GB/T2672-2004) (GB/T2673-1986) 花形 (参考值) (GB/T2671.1-2004) (GB/T2671.2-2004)
槽号
(参考值)
槽号
槽号
(参考值)
(参考值)
(参考值)
槽号
槽号
M2 T6 1.75 — — T6 1.75 T6 1.75 T6 1.75
M2.5 T8 2.4 — — T8 2.4 T8 2.4 T8 2.4
M3 T10 2.8 — — T10 2.8 T10 2.8 T10 2.8
M3.5 T15 3.35 — — T15 3.35 T15 3.35 — —
M4 T20 3.95 — — T20 3.95 T20 3.95 T20 3.95
M5 T25 4.5 — — T25 4.5 T25 4.5 T25 4.5
M6 T30 5.6 T30 5.6 T30 5.6 T30 5.6 T30 5.6
M8 T45 7.95 T45 7.95 T45 7.95 T45 7.95 T45 7.95
M10 T50 8.95 T50 8.95 T50 8.95 T50 8.95 — —
