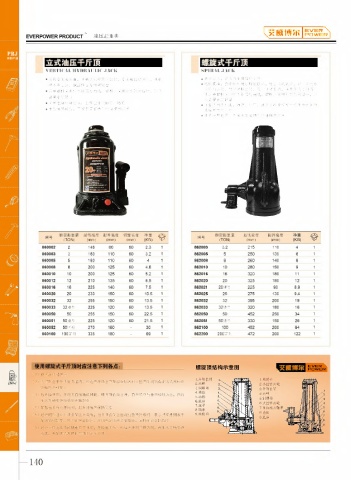

Page 158 - 艾威博尔工具样本2024

&威博尔旨¥旨值白
EVERPOWER PRODUCT > 液压起重类

PRJ
项目产品
立式油压千斤顶 螺旋式千斤顶
VERTICAL HYDRAULIC JACK SPIRAL JACK
・ 装有安全阀装置，承载达到额定吨位时，安全阀自动开启，承载 .大小伞齿，顶盖均采用锻打工艺
将不再上升，保证作业使用者安全 • 结构紧凑，合理的利用摇杆的摆动，使小齿轮转动，经一对圆锥
齿轮合运转，带动螺杆旋转，推动升降套筒，从而重物上升或下
• 调整螺杆采用优质钢锻打而成，螺杆头采用新型防滑设计，防滑
降调整螺杆采用优质钢锻打而成，螺杆头采用新型防滑设计，防
效果更加明显
滑效果更加明显
■ 采用低凝点液压油，工作温度-30℃~45℃
• 主要适用于矿山，铁路，船厂，建筑工程支撑和一般重物的起升,
.本品属易耗品，不属于艾威博尔终身保用范围 支撑重物时间长
• 本品属易耗品，不属于艾威博尔终身保用范围

额定起重量 最低高度 起升高度 调整高度 额定起重量 最低高度 起升高度
编号 (mm) 55 9 编号
(TON) (mm) (mm) (TON) (mm) (mm)
860002 2 148 80 60 2.3 1 862003 3.2 215 110 4 1
860003 3 180 110 60 3.2 1 862005 5 250 130 6 1
860005 5 180 110 60 4 1 862008 8 260 140 8 1
860008 8 200 125 60 4.6 1 862010 10 280 150 9 1
860010 10 200 125 60 5.2 1 862016 16 320 180 11 1
860012 12 210 135 60 6.5 1 862020 20 325 180 12 1
860016 16 225 140 60 7.5 1 862021 20矮型 225 90 8.9 1
860020 20 230 150 60 10.5 1 862025 25 275 130 9.4 1
860032 32 255 150 60 13.5 1 862032 32 395 200 19 1
860033 32矮型 225 120 60 13.5 1 862033 32矮型 320 180 16 1
860050 50 255 150 60 22.5 1 862050 50 452 250 34 1
860051 50矮型 225 120 60 21.5 1 862051 50矮型 330 150 26 1
860052 50国标 270 160 - 30 1 862100 100 452 200 64 1
860100 100定制 335 180 - 69 1 862200 200定制 472 200 122 1

使用螺旋式千斤顶时应注意下列各点： 螺旋顶结构示意图 '文威博尔 | F=*OWER
I EVER
(1)将千斤顶放齐平正
1 •升降套筒 1 棘轮组
.
(2)为了防止千斤顶受力溜滑，应在千斤顶上下垫以坚韧木料(但不能用沾有油污的木料或
.
2 丝杆 2 小圆锥齿轮
.
铁板作为衬垫) 3 铜螺母 3 升降套筒
.
.
.
4 壳体
.
(3)扳正撑牙向，先用手直接转动棘轮，使升降套筒上升，直至顶盘与重物接触为止，然后 4 丝杆
5 齿圈 5 铜螺母
.
.
插入手柄往返扳动即开始起重 6 底座 6•大圆锥齿轮
.
7 滚子
.
.
(4)如数台千斤顶并用时，起升速度应保持同步 7 单向推力轴承
.
8 轴承
.
.
(5)起升时应注意升降套筒上升高度，当升降套筒上出现红色警告线时，表示已举升到该千 9 棘轮组 8 壳体
.
9 底座
斤顶的额定高，应产即停止起升，否则千斤顶将遭受破坏，同时可能引起危险
(6)起升工作完毕或欲使重物下降时，先拔出手柄，将撑牙推向下降方向，再插入手柄往返
扳动，千斤顶的升降套筒随即渐渐下降
140
